1-مقدمه

سقف وافل یکی از نوآورانه‌ترین و جذاب‌ترین سیستم‌های سقف‌سازی در دنیای امروز است که نه‌تنها از نظر مهندسی و عملکرد سازه‌ای بی‌نظیر عمل می‌کند، بلکه از نظر زیبایی و صرفه‌جویی اقتصادی نیز در پروژه‌های کوچک و بزرگ برتری خود را نشان داده است. این مقاله ترکیبی از توضیحات تخصصی و نکات اجرایی برگرفته از منابع معتبر، و تجربه‌های اجرایی است.

2-معرفی سقف وافل

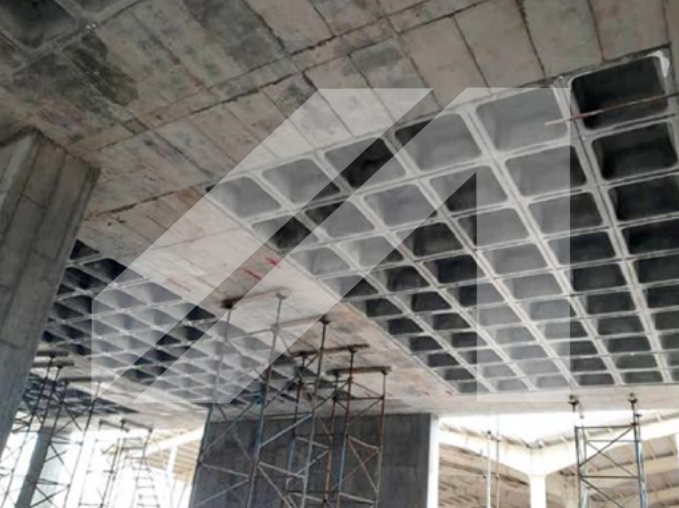

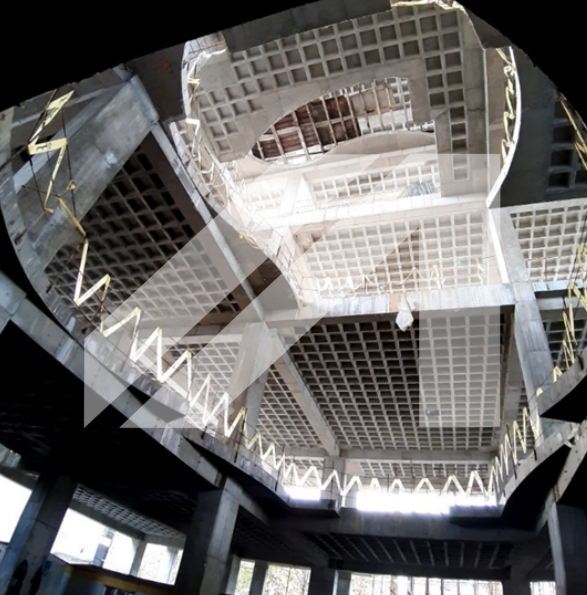

سقف وافل نوعی دال بتنی مجوف است که با استفاده از قالب‌های مخصوص، حفره‌های منظم مربعی یا مستطیلی در زیر سقف ایجاد می‌کند. این حفره‌ها باعث کاهش وزن مرده سازه، افزایش طول دهانه قابل اجرا و زیبایی معماری می‌شوند. این روش به مهندسان اجازه می‌دهد تا با مصرف کمتر مصالح، عملکرد سازه‌ای بالایی به دست آورند. در ‏شکل (1) نمونه‌ی اجرا شده‌ی این سقف در پروژه برج ادارای-تجاری خرسند تهران آورده شده است.

شکل (1) نمونه اجرا شده سقف وافل پروزه برج اداری-تجاری خرسند تهران

3-تاریخچه و تکامل

استفاده از سقف‌های مشبک به دهه‌ها پیش بازمی‌گردد. در ابتدا، این سیستم‌ها به صورت دستی و با قالب‌های چوبی ساخته می‌شدند. با پیشرفت تکنولوژی و ظهور قالب‌های پلاستیکی و فولادی، ساخت سقف‌های وافل سریع‌تر و با دقت بالاتری انجام شد. امروزه، این سیستم در پروژه‌های بزرگ و حساس مانند سالن‌های ورزشی، مراکز خرید و ایستگاه‌های قطار کاربرد فراوانی دارد.

4-اجزای اصلی سقف وافل

• قالب وافل: ساخته‌شده از پلاستیک فشرده یا فایبرگلاس در ابعاد و ارتفاع‌های مختلف، شکل‌دهنده اصلی
• میلگرد: برای مقاومت در برابر نیروهای کششی و فشری و برشی.
• بتن: با مقاومت فشاری مناسب ،تحمل‌کننده اصلی بار.
• بست و اتصالات: جهت تثبیت قالب‌ها حین بتن‌ریزی.
• تجهیزات اجرایی: شامل جک، داربست، پمپ بتن و ویبراتور.

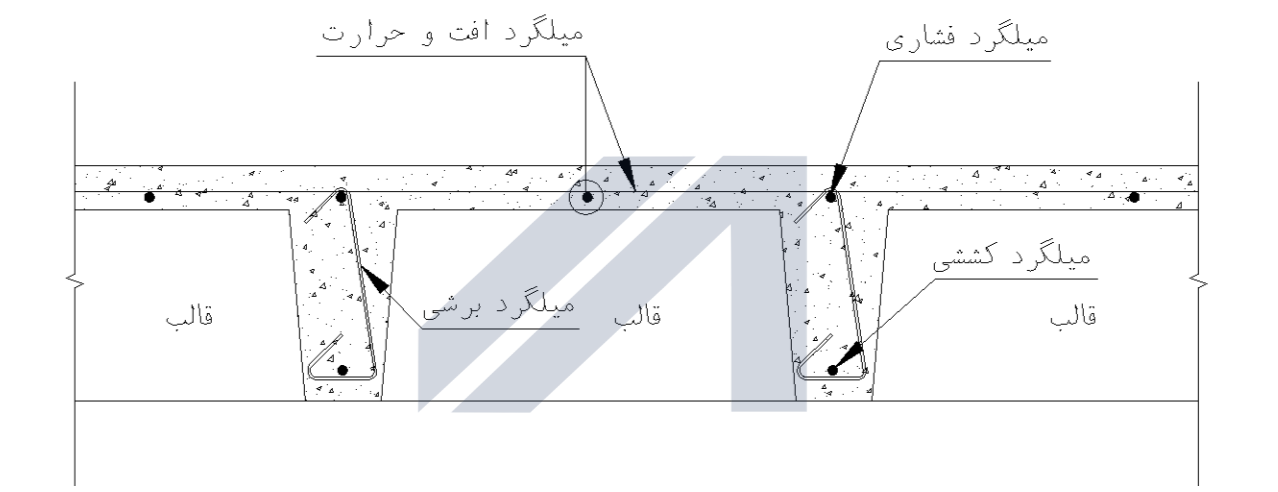

برشی از سقف وافل برای مشاهده اجزای اصلی در ‏شکل(2) اورده شده است.

شکل (2) اجزای اصلی سقف وافل

5-مزایا و معایب سقف وافل

مزایا:

• کاهش وزن مرده و اثرات زلزله.
• قابلیت اجرا در دهانه‌های بلند بدون ستون میانی.
• امکان استفاده اکسپوز و حذف سقف کاذب.
• صرفه‌جویی در مصرف مصالح.

معایب:

• نیاز به نیروی کار متخصص.
• هزینه اولیه بالاتر نسبت به سقف‌های سنتی.

6-انواع سقف وافل

• سقف وافل یک‌طرفه: مناسب برای نسبت طول به عرض بیش از ۲، که بارگذاری در یک جهت اصلی انجام می‌شود.
• سقف وافل دوطرفه: مناسب برای پلان‌های مربعی یا نزدیک به مربع، که بار در هر دو جهت منتقل می‌شود.

7-کاربردهای سقف وافل

• سالن‌های بزرگ بدون ستون (کنفرانس، آمفی‌تئاتر)
• پارکینگ‌های طبقاتی
• مراکز خرید و فروشگاه‌های بزرگ
• ویلاهای مدرن و لوکس(سقف اکسپوز)
• سازه‌هایی که دهانه‌های بلند دارند.

1-7-گام‌های کلیدی در طراحی سقف وافل

• تحلیل اولیه و انتخاب نوع سقف: تعیین نوع سقف وافل (یک‌طرفه یا دوطرفه) بر اساس نسبت ابعاد دهانه‌ها.
• تعیین ابعاد هندسی: مشخص کردن ابعاد تیرچه‌ها و قالب‌ها، ضخامت دال فوقانی و ارتفاع کلی سقف.
• محاسبات سازه‌ای: انجام محاسبات برای کنترل‌های خمشی، برشی، خیز و ارتعاشات.

2-7-مدل‌سازی و طراحی در ETABS وSAFE

• مدل سازی در ETABS:

از نسخه ۲۰۱۳ به بعد، نرم‌افزار ETABS قابلیت تعریف دقیق سقف وافل یک‌طرفه (Ribbed Slab) و دوطرفه (Waffle Slab) را دارد. در این نرم‌افزار، سقف وافل به صورت یک دال Shell تعریف می‌شود و برای مدل‌سازی دقیق‌تر رفتار سازه‌ای، ضرایب اصلاح سختی (Stiffness Modifiers) به آن اعمال می‌شود. علاوه بر ین در ETABS امکان طراحی این سقف‌ها نیز وجود دارد اما معمولا برای طراحی سقف ها توصیه می‌شود که از نرم افزارSAFE  استفاده شود.

• طراحی در SAFE:

پس از تحلیل اولیه در ETABS، مدل سقف به نرم‌افزار SAFE منتقل می‌شود. این نرم‌افزار به طور تخصصی برای طراحی دال‌ها و پی‌ها استفاده می‌شود. در SAFE، نوارهای طراحی (Design Strips) تعریف شده و نرم‌افزار با انجام محاسبات دقیق، میزان آرماتور مورد نیاز در هر نقطه از سقف را محاسبه و طراحی می‌کند. این فرآیند، امکان بهینه‌سازی مصرف میلگرد و اطمینان از ایمنی سقف را فراهم می‌آورد.

8-مراحل اجرای سقف وافل

اجرای سقف وافل با چند مرحله کلیدی انجام می‌شود:

• آماده‌سازی و قالب‌بندی: ابتدا شمع و قوطی‌های فلزی به عنوان زیرساخت قرار داده می‌شوند. سپس قالب‌های پلاستیکی یا فایبرگلاس وافل روی این زیرساخت چیده می‌شوند.
• آرماتوربندی: پس از چیدن قالب‌ها، آرماتوربندی سقف انجام می‌شود. آرماتورهای اصلی در تیرچه‌ها و مش فوقانی در بالای قالب‌ها قرار می‌گیرند.
• بتن‌ریزی و پرداخت: در این مرحله، بتن‌ریزی انجام و سطح بتن کاملاً صاف و تراز می‌شود.
• باز کردن قالب‌ها: پس از اینکه بتن به مقاومت اولیه رسید، قالب‌های وافل به راحتی باز شده و سقف با نمای مشبک زیبا پدیدار می‌شود.

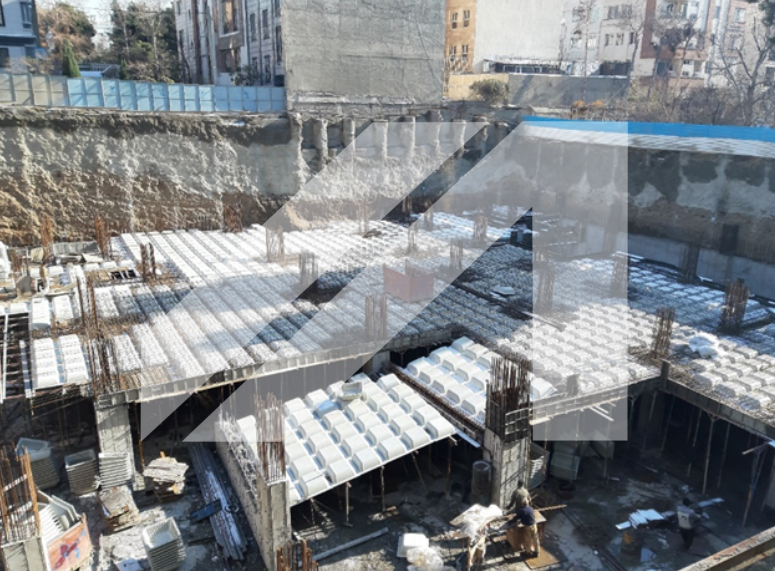

مراحل میانی اجرای سقف وافل پروژه‌ی باغ-پونک تهران در شکل(3) آورده شده است.

شکل (3) نمونه سقف وافل اجرا شده در پروژه باغ-پونک تهران

9-سوالات متداول

• حداکثر دهانه قابل اجرا با سقف وافل چقدر است؟

در وافل یک‌طرفه به علت عملکرد یک‌طرفه سقف حداکثر دهانه، 9 متر توصیه می‌شود، اما در وافل دوطرفه تا 16متر توصیه می‌شود؛ در صورت بیشتر بودن دهانه یا شرایط خاص در پروژه، پیشنهاد ما ترکیب سقف وافل با سقف پیش‌تنیده است.

• در وافل چینی چقدر از تیرها اولین قالب فاصله می‌گیرد؟

طبق تجربه توصیه می‌شود در هر چشمه از سقف از یک سمت قالب‌های وافل را از تیر 5 سانتی متر فاصله

داده شود تا در چینش نظم برقرار باشد و این مقدار از هیچ سمتی کمتر نشود؛ در وافل چینی باید به نواحی‌ تکیه گاهی و نواحی که احتیاج به دال توپر دارند دقت کرد.

• در صورتی که یک سمت ستون تیر نداشته باشیم تا چه فاصله ای برای جلوگیری از برش پانچ باید دال توپر باشد؟

این مقدار به اندازه‌‌ی 4 برابر ضخامت دال سقف توضیه می‌شود.

10-جمع بندی

سقف وافل با ترکیب زیبایی، استحکام و رعایت دقیق الزامات فنی، راهکاری ایده‌آل برای پروژه‌های مدرن است. با طراحی اصولی و اجرای دقیق، این سقف می‌تواند نیازهای معماری و سازه‌ای را به بهترین شکل برآورده کند.
