1-مقدمه

در فرآیند تحلیل و طراحی سازه‌ها، تعیین صحیح و دقیق طول مهارنشده اعضای فشاری، به ویژه ستون‌ها، یکی از پارامترهای کلیدی در ارزیابی پایداری و مقاومت کمانشی آن‌ها به شمار می‌رود. این پارامتر که با نماد L_u ​ نمایش داده می‌شود، تأثیری مستقیم و تعیین‌کننده بر ظرفیت باربری محوری عضو دارد.

نرم‌افزار ETABS به‌عنوان یکی از پرکاربردترین ابزارهای مدل‌سازی و طراحی سازه، طول مهارنشده ستون‌ها را به‌صورت پیش‌فرض بر مبنای اتصال گره‌های آن‌ها به دیافراگم صلب طبقات تعریف می‌کند. بر اساس این فرض، تراز طبقات به‌عنوان محل مهار جانبی ستون‌ها در نظر گرفته می‌شود.

بااین‌حال، در شرایطی که ستون‌ها بنا به ملاحظات معماری یا الزامات عملکردی فاقد اتصال مستقیم به دیافراگم اصلی باشند، این رویکرد موجب برآوردی غیرواقعی از ظرفیت کمانشی شده و در نهایت، نتایج طراحی را به سمت ابعادی محافظه‌کارانه و غیر اقتصادی سوق می‌دهد. این خطا در محاسبه، چالشی رایج در پروژه‌ها است؛ به‌طوری‌که طراحان با ستون‌هایی مواجه می‌شوند که نرم‌افزار آن‌ها را با خطای تنش بیش از حد یا O/S نشان می‌دهد. در بسیاری از این موارد، حتی با افزایش قابل توجه ابعاد ستون، این خطا برطرف نمی‌شود، زیرا مشکل اصلی نه در ظرفیت مقطع، بلکه در برآورد اشتباه طول مهارنشده می‌باشد. با اصلاح دستی این پارامتر، اغلب مشاهده می‌شود که خطای O/S رفع شده و ستون با ابعاد اولیه نیز جوابگوی طراحی است.

در این مقاله، به تحلیل این چالش فنی پرداخته شده و راهکار دقیق جهت تعریف و اصلاح دستی طول مهارنشده ستون‌ها در نرم‌افزار ETABS، با هدف دستیابی به نتایج طراحی صحیح و بهینه، ارائه می‌گردد.

2- تحلیل علت بروز خطا

اساس تحلیل پایداری اعضای فشاری در نرم‌افزارهای سازه‌ای، بر پایه مشخصات مقطع، مصالح و شرایط تکیه‌گاهی عضو است. در این میان، محل مهارهای جانبی ستون نقش کلیدی در تعیین طول مهارنشده دارد.

در ETABS الگوریتم پیش‌فرض بر این اساس است که ستون‌ها در تراز طبقات توسط دیافراگم صلب یا نیمه‌صلب مهارشده‌اند. بنابراین هر گره ستون که به دیافراگم متصل باشد، به عنوان یک نقطه مهار جانبی شناسایی می‌شود. این فرض در ساختمان‌های متداول با دال‌های یکپارچه معمولاً صحیح است.

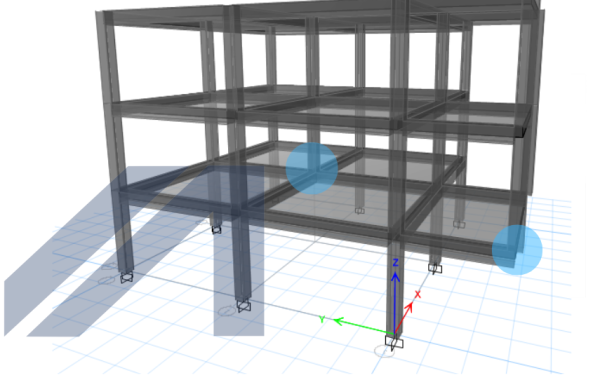

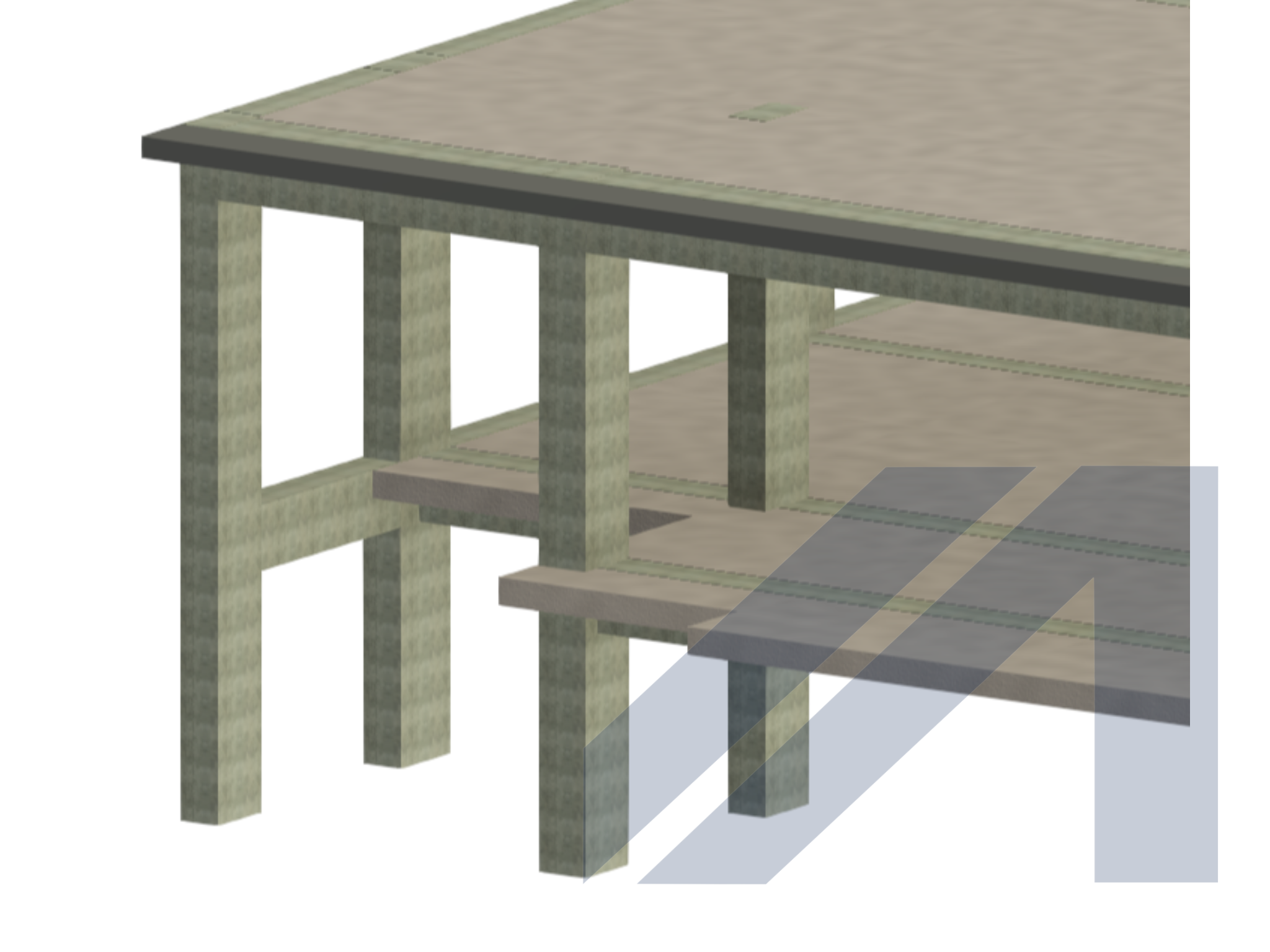

اما در شرایط خاص مانند نیم‌طبقه‌ها، یا جایی که ستون فقط به تیر فرعی متصل باشد و دیافراگم تعریف‌نشده باشد، نرم‌افزار آن گره را مهار تلقی نمی‌کند. در نتیجه طول مهارنشده ستون بیشتر از مقدار واقعی در نظر گرفته می‌شود.

این موضوع نقص نرم‌افزار نیست، بلکه ناشی از پیش‌فرض الگوریتم است. بنابراین کاربر باید با درک این منطق، در صورت لزوم طول مهارنشده را به‌صورت دستی در بخش Design Overwrites اصلاح کند.

3- اصلاح دستی طول مهارنشده

پس از درک منطق نرم‌افزار، اکنون می‌توانیم با استفاده از قابلیت Design Overwrites، پارامترهای صحیح طراحی را مستقیماً به ETABS معرفی کنیم. این روش به ما امکان می‌دهد تا فرضیات پیش‌فرض نرم‌افزار را برای اعضای خاصی لغو کرده و مقادیر مبتنی بر قضاوت مهندسی را جایگزین نماییم.

فرآیند کار به شرح زیر است:

گام اول: ابتدا ستون یا ستون‌هایی که فاقد مهار جانبی در تراز دیافراگم هستند را انتخاب کنید.

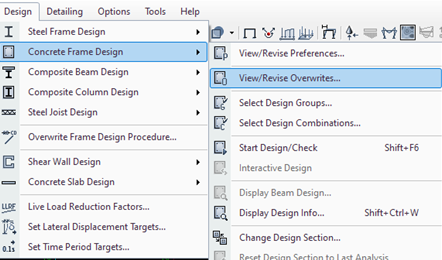

گام دوم: از نوار ابزار بالا، مسیر زیر را دنبال کنید تا پنجره بازبینی پارامترهای طراحی مطابق ‏شکل(1) باز شود.

                                                                                                   Design > [Concrete/Steel] Frame Design > View/Revise Overwrites

شکل (1) مسیر انتخاب گزینه View/Revise Overwrites جهت اصلاح پارامترهای طراحی ستون در نرم‌افزار ETABS

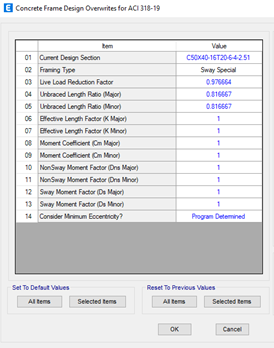

گام سوم: در پنجره باز شده مطابق ‏شکل(2) ، پارامتر “Unbraced Length Ratio (Major- Minor)” نیاز به اصلاح دارد.

شکل (2) تنظیمات مربوط به Design Overwrites ستون در نرم‌افزار ETABS

• محور Major و محور Minor چیست؟

محورMajor : محور قوی مقطع ستون، معمولاً محور با ممان اینرسی بالاتر است و مقاومت بیشتری در برابر کمانش دارد.

محور Minor: محور ضعیف مقطع ستون، معمولاً محور با ممان اینرسی کمتر است و حساس‌تر به کمانش جانبی است.

این نسبت باید برای Major  و  Minor به صورت جداگانه محاسبه و وارد شود.

گام چهارم: نحوه محاسبه طول مهارنشده ستون در  ETABS

برای محاسبه طول مهارنشده ستون، ابتدا باید محل‌های واقعی مهار جانبی ستون در هر راستا شناسایی شوند. مهار جانبی می‌تواند توسط دال، تیر یا هر عضو صلب دیگری که مانع جابجایی جانبی ستون شود، تأمین گردد. فاصله‌ی محور تا محور بین این نقاط، به عنوان طول واقعی مهارنشده ستون (Lu) در نظر گرفته می‌شود. در نرم‌افزار ETABS، هر ستون به صورت یک عضو خطی بین دو گره اصلی مدل می‌شود. طول این عضو که معمولاً برابر با ارتفاع طبقه است، به عنوان طول عضو مدل‌شده ( ) شناخته می‌شود. نسبت طول مهارنشده واقعی به طول عضو مدل‌شده، مقدار موردنیاز برای ورود در فیلد ضریب طول مهار نشده است و از ‏رابطه (1) محاسبه می‌شود.

این نسبت می‌تواند کمتر، مساوی یا حتی بزرگ‌تر از یک باشد. مقدار کمتر از یک زمانی رخ می‌دهد که در میانه ارتفاع ستون، یک تیر یا عضو جانبی آن را مهار کند. در صورتی که طول واقعی مهارنشده بیشتر از طول عضو مدل‌شده باشد، این نسبت بزرگ‌تر از یک خواهد شد.

گام پنجم: پس از وارد کردن این مقادیر و تأیید پنجره (OK)، نرم‌افزار ETABS در فرآیند طراحی، به جای مقادیر پیش‌فرض خود، از این پارامترهای اصلاح‌شده توسط کاربر برای محاسبات کمانش و تعیین ظرفیت ستون استفاده خواهد کرد.
